XZB500枕包机
产品简介：
安全可靠： 设备下方的运动部件，进行了防护罩壳保护，确保人员安全；
操作简单： PLC集中控制，触摸屏HMI，方便参数调整等操作，并可显示所有的故障信息；各封口温度独立控制，适合多种包装材料，封口美观牢固，并可手动进行设置；独特设计： 主控电路采用变频器控制,触摸屏显示,良好的人机界面,操作集中直观方便；整机采用双变频器控制，变频范围宽，速度调节范围大，实现无级变速。包装速度可以用生产线的生产速度来设定，匹配完美；纸长、成袋长度设定后，由高感光电眼自动控制跟踪，袋长准确，无需手动调整；配置印码机，使打印生产日期、生产批号等与包装同步进行；
适用范围:
进料方式：手工放料到设备进料输送链中
产品类型：口罩、饼干、面包、药片、尿片等
袋子尺寸：LxWxH = (60-无限长) x (30-150) x (5-50)mm
(展平时)其它特殊尺寸，请与我公司联系非标设计
包装速度：35-150包/分钟 双刀(速度与产品尺寸有关)
包装膜宽度：65-400mm
包装膜材质：OPP/CPP、PT/PE、KOP/CPP、ALU-FOIL
(必须提前提供样品给我司进行确认)
1、手工将产品放入到运动中的进料输送带上，然后产品在拨叉的作用下向前运动；
2、包装膜通过送膜滚轮进入制袋器后成型，产品由供料机送至成型后的包装膜内；
3、经纵封机构封合后形成筒状；
4、然后平稳地进入横封，被切成一个一个产品；
5、然后由输出输送带输出。
适用范围
进料方式:手工放料到设备进料输送链中
产品类型:口罩、饼干、面包、药片、尿片等
袋子尺寸:LxWxH = (60-无限长) x (30-150) x (5-50)mm
(展平时) 其它特殊尺寸，请与我公司联系非标设计
包装速度:35-150包/分钟 双刀(速度与产品尺寸有关)
包装膜宽度:65-400mm
包装膜材质:OPP/CPP、PT/PE、KOP/CPP、ALU-FOIL
(必须提前提供样品给我司进行确认)
设备尺寸:LxWxH = 4000×950×1600 mm
设备重量:630kg
设备方向:操作者面向设备，从左到右
设备安装
环境:地面平整，环境相对湿度<95%，环境温度：0至40℃；
手工放料输送链:高度800mm，+-30mm地脚可调，长度2000mm，产品节距200mm；
供电:国内：220V 50Hz 功率5.6kW
通讯:单机操作，不对外提供通讯输入和输出
配置清单-功能
|
序号 |
模块 |
功能配置 |
|
1 |
PLC |
设备控制 |
|
2 |
触摸屏 |
固定于操作面，触摸操作 |
|
3 |
变频器 |
机器速度可通过变频器进行设置 |
|
4 |
加热调节 |
横封和纵封分别由单独的加热控制 |
|
5 |
机架 |
碳钢焊接底座，外封烤漆碳钢罩壳 |
|
6 |
打码 |
墨水印码，需要手工调整印码内容 |
|
7 |
双刀 |
两个个切刀，转180度封切一次 |
|
8 |
逐个切断 |
每个产品都单独切断 |
|
9 |
色标 |
配置色标传感器，适合于彩色包装膜 |
|
10 |
定长切断 |
配置定长切断模式，适合于透明包装膜 |
|
11 |
报警 |
触摸屏显示报警信息，无报警灯和蜂鸣器 |
|
12 |
膜卷位置 |
位于设备的上方，而非下面 |
|
13 |
膜卷数量 |
单膜卷 |
|
14 |
热封花纹 |
如以下图片所示 |

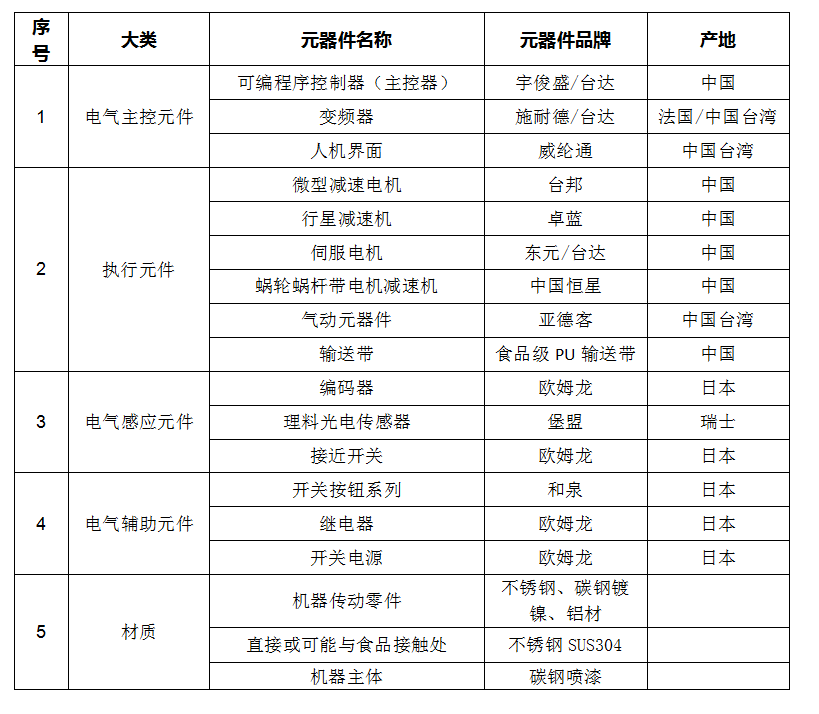

配置清单-元器件品牌
随机免费工具及备件
|
序号 |
名称 |
图号/型号 |
安装位置 |
数量 |
|
1 |
铜刷 |
|
|
1件 |
|
3 |
十字螺丝刀 |
|
|
1件 |
|
4 |
一字螺丝刀 |
|
|
1件 |
|
5 |
活动扳手 |
|
|
1件 |
|
6 |
六角匙 |
|
|
1件 |
|
7 |
电源线 |
|
|
1件 |
|
8 |
支架 |
镀铬 |
|
4件 |
|
9 |
支脚 |
镀铬 |
|
4件 |
|
10 |
推料块 |
尼龙 |
进料输送 |
5件 |
|
11 |
发热管 |
220V 350W |
中封 |
1件 |
|
12 |
面刀 |
165mm |
中封 |
1件 |
|
13 |
底刀 |
166mm |
横封 |
1件 |
|
14 |
发热管 |
220V 350W |
横封 |
1件 |
设备尺寸： LxWxH = 4000×950×1600 mm
设备重量： 630kg
设备方向： 操作者面向设备，从左到右
设备安装
环境： 地面平整，环境相对湿度<95%，环境温度：0至40℃；
手工放料输送链： 高度800mm，+-30mm地脚可调，长度2000mm，产品节距200mm；
供电： 国内：220V 50Hz 功率5.6kW
通讯： 单机操作，不对外提供通讯输入和输出
配置清单-功能
|
序号 |
模块 |
功能配置 |
|
1 |
PLC |
设备控制 |
|
2 |
触摸屏 |
固定于操作面，触摸操作 |
|
3 |
变频器 |
机器速度可通过变频器进行设置 |
|
4 |
加热调节 |
横封和纵封分别由单独的加热控制 |
|
5 |
机架 |
碳钢焊接底座，外封烤漆碳钢罩壳 |
|
6 |
打码 |
墨水印码，需要手工调整印码内容 |
|
7 |
双刀 |
两个个切刀，转180度封切一次 |
|
8 |
逐个切断 |
每个产品都单独切断 |
|
9 |
色标 |
配置色标传感器，适合于彩色包装膜 |
|
10 |
定长切断 |
配置定长切断模式，适合于透明包装膜 |
|
11 |
报警 |
触摸屏显示报警信息，无报警灯和蜂鸣器 |
|
12 |
膜卷位置 |
位于设备的上方，而非下面 |
|
13 |
膜卷数量 |
单膜卷 |
|
14 |
热封花纹 |
如以下图片所示 |
配置清单-元器件品牌
|
序号 |
大类 |
元器件名称 |
元器件品牌 |
产地 |
|
1 |
电气主控元件 |
可编程序控制器（主控器） |
宇俊盛/台达 |
中国 |
|
变频器 |
施耐德/台达 |
法国/中国台湾 |
||
|
人机界面 |
威纶通 |
中国台湾 |
||
|
2 |
执行元件 |
微型减速电机 |
台邦 |
中国 |
|
行星减速机 |
卓蓝 |
中国 |
||
|
伺服电机 |
东元/台达 |
中国 |
||
|
蜗轮蜗杆带电机减速机 |
中国恒星 |
中国 |
||
|
气动元器件 |
亚德客 |
中国台湾 |
||
|
输送带 |
食品级PU输送带 |
中国 |
||
|
3 |
电气感应元件 |
编码器 |
欧姆龙 |
日本 |
|
理料光电传感器 |
堡盟 |
瑞士 |
||
|
接近开关 |
欧姆龙 |
日本 |
||
|
4 |
电气辅助元件 |
开关按钮系列 |
和泉 |
日本 |
|
继电器 |
欧姆龙 |
日本 |
||
|
开关电源 |
欧姆龙 |
日本 |
||
|
5 |
材质 |
机器传动零件 |
不锈钢、碳钢镀镍、铝材 |
|
|
直接或可能与食品接触处 |
不锈钢SUS304 |
|
||
|
机器主体 |
碳钢喷漆 |
|
随机免费工具及备件
|
序号 |
名称 |
图号/型号 |
安装位置 |
数量 |
|
1 |
铜刷 |
|
|
1件 |
|
3 |
十字螺丝刀 |
|
|
1件 |
|
4 |
一字螺丝刀 |
|
|
1件 |
|
5 |
活动扳手 |
|
|
1件 |
|
6 |
六角匙 |
|
|
1件 |
|
7 |
电源线 |
|
|
1件 |
|
8 |
支架 |
镀铬 |
|
4件 |
|
9 |
支脚 |
镀铬 |
|
4件 |
|
10 |
推料块 |
尼龙 |
进料输送 |
5件 |
|
11 |
发热管 |
220V 350W |
中封 |
1件 |
|
12 |
面刀 |
165mm |
中封 |
1件 |
|
13 |
底刀 |
166mm |
横封 |
1件 |
|
14 |
发热管 |
220V 350W |
横封 |
1件 |
